TD-MBMS标准化现状及解决方案（２）

　　3、TD-MBMS方案概述

　　3.1　系统架构

　　TD-MBMS不仅能实现纯文本低速率的消息类组播和广播，而且还能实现高速多媒体业务的广播和区域广播，手机电视是其典型应用之一。TD-MBMS的实现方式是基于TD-SCDMA/WCDMA的分组网，通过增加一些新的功能实体(如广播/组播业务中心(BM-SC)对已有的分组域功能实体(如SGSN、GGSN、RNC和UE等)添加TD-MBMS功能，并定义了新的逻辑共享信道以实现空口资源共享。

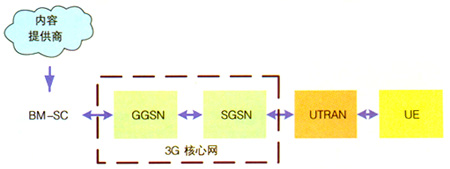

　　TD-SCDMA多媒体广播业务的网络模型如图1所示，与UMTS的MBMS模型一致。内容提供商提供广播电视内容，经过BM-SC将传输流转发给3G核心网，并进一步转发给UTRAN，通过Uu口发送给UE。

　　
图1　TD-MBMS系统网络架构

　　3.2　同时隙网技术

　　UTN技术需要所有相邻基站同步发射相同的无线信号，如图2所示。在UTN模式下，UE可以将来自不同基站的信号视为多径信号。可见，UTN大大提高了频谱利用率。本方案主要讨论同一频率下的同时隙组网方式。

　　

图2　UTN的 工作原理

　　该方式可以全网采用UTN进行组网，如图3所示，也可以在部分区域采用UTN组网，如图4所示。同一频率的UTN组网如图5所示，在不同地域(非相邻地域)此频率可以进行重用，组成另外一个区域化的UTN。

　3.3　N频点+UTN时分复用

　　“N频点(5 MHz 同频)+UTN时分复用”联合组网方式如图6所示。

　　
图6　UTN与N频点联合组网时分复用示意
